X-образные кольца (X-Ring)

Четыре рабочие кромки вместо двух — двойная линия герметизации в каждую сторону и меньше трения, чем у круглого сечения. Размеры в таблице ниже, из NBR, NBR85, H-NBR, EPDM, FPM и полиуретана; нестандартный — на заказ.

Их же называют: X-кольцо, икс-кольцо, квадринг, X-ring.

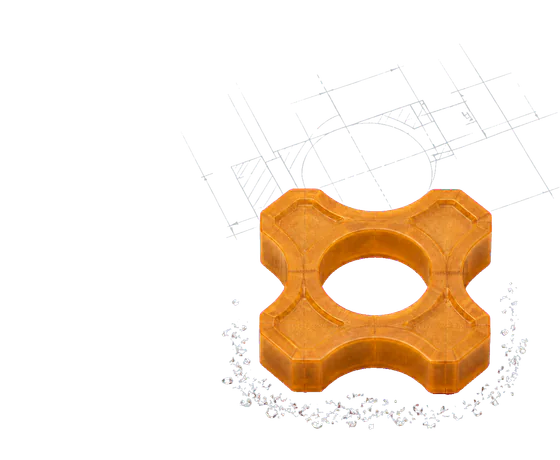

Профиль в форме буквы X: четыре лепестка и четыре впадины между ними, при этом габарит сечения тот же, что у круглого кольца, — посадочное место переделывать не нужно. Главное отличие в работе: круглое кольцо на возвратно-поступательном ходу проворачивается в канавке и со временем режется по спирали, а X-профиль в канавке не катится; вдобавок на каждой стороне работают две кромки подряд, а во впадине между ними держится смазка, поэтому шток трогается мягче и меньше залипает после стоянки. Есть и производственная мелочь, которая много значит на практике: разъём пресс-формы приходится на впадину, а не на рабочую кромку. Проигрывает круглому кольцу в другом — дороже при том же размере, типоразмеров и материалов заметно меньше, ряд в основном дюймовый, всухую без смазки преимущество по трению теряется, в неподвижном соединении смысла в нём нет вовсе, а от выдавливания в зазор при высоком давлении он не спасает так же, как и круглое: там всё равно нужны опорные кольца.

Когда нужно

на снятом круглом кольце видна винтовая насечка или срез по спирали
кольцо поменяли на точно такое же, размер и материал те же, а через месяц опять течёт
шток или пневмоцилиндр трогается рывком, залипает после стоянки
нужно уплотнить возвратно-поступательное движение, а канавку переделывать нельзя
в узле уже стоял X-ring, нужен такой же на замену

Подбираем и поставляем. Изделия этой группы делаются не точением, а другим способом, поэтому по срокам и наличию отвечаем при расчёте — пришлите размеры, и мы скажем точно.

Что нужно рассчитать

Готовая позиция Изготовление по чертежу

Перетащите чертёж или эскиз

Принимаем PDF, JPG, PNG, DWG, DXF до 10 МБ. Фотографии детали с линейкой часто достаточно; файла может не быть вовсе.

Обозначение или размеры по обозначению найдём позицию сразу; по размерам подберём

Количество, шт минимальный заказ уточняется при расчёте

Добавить условия работы — нужны, когда материал подбираем мы

Материал не знаете — так и напишите, подберём по условиям работы

Среда

Температура

Давление

Характер движения от него зависит профиль уплотнения

Пожелания

Телефон или почта

Как к вам обращаться

Согласен на обработку персональных данных для ответа на обращение и принимаю политику обработки

Ответим в течение двух рабочих часов · Пн–Пт 9:00–18:00, Сб 11:00–14:00, Вс выходной. Цена на сайте — ориентир за штуку. Итоговую назовём в счёте: она зависит от объёма заказа и наличия позиции.

Обозначения из номенклатуры завода

1 обозначение из выгрузки завода. Системой Seal Maker они не описаны, поэтому схемы сечения у них нет — геометрию подтверждаем по чертежу, образцу или размерам с посадочного места. Размеры каждого обозначения — на его странице.

X-ring

Как устроена

Сечение похоже на букву X. Площадь контакта с подвижной поверхностью меньше, поэтому трение ниже на 20–30 %, а четыре кромки равномернее распределяют нагрузку и не дают уплотнителю выдавиться в зазор.

Пределы

NBR: от −40 до +120 °C
Трение против круглого сечения: ниже на 20–30 %

Для других материалов границы отличаются — назовём под задачу.

Из чего делаем

NBR, FKM, EPDM, MVQ, PU.

Как выбрать материал

Условия работы	Материал
Гидравлика, топливо, минеральные масла	NBR
Высокие температуры и агрессивная среда	FKM
Вода, пар	EPDM
Пищевое оборудование	MVQ
Высокие механические нагрузки	PU

Не уверены, что подойдёт? Подберите материал по задаче — спросим про среду, температуру и давление и предложим варианты.

Что прислать для расчёта

внутренний диаметр и сечение, мм — или размеры канавки
обозначение импортного аналога, если есть
материал или условия работы
подвижное соединение или неподвижное
количество

Стандарты

чертёж: основной путь: размер по вашей канавке
образец: снятое кольцо
аналог: обозначение импортного X-Ring

Размеры

199 позиций в наличии и под заказ. Показаны 1–50. Нужного размера нет — опишите задачу, изготовим по чертежу.

Обозначение	Размеры, мм	Профиль / стандарт	Материал	Цена
1,78*1,78 X-ring	1.78 × 1.78	X-ring	NBR85	по запросу
2,9*1,78 X-ring	2.9 × 1.78	X-ring	FPM	по запросу
2,9*1,78 X-ring	2.9 × 1.78	X-ring	NBR85	по запросу
3,68*1,78 X-ring	3.68 × 1.78	X-ring	NBR85	по запросу
4,47*1,78 X-ring	4.47 × 1.78	X-ring	NBR85	по запросу
5,28*1,78 X-ring	5.28 × 1.78	X-ring	NBR85	по запросу
5,28*1,78 X-ring	5.28 × 1.78	X-ring	FPM	по запросу
6,07*1,78 X-ring	6.07 × 1.78	X-ring	NBR85	по запросу
6,07*1,78 X-ring	6.07 × 1.78	X-ring	FPM	по запросу
7,59*2,62 X-ring	7.59 × 2.62	X-ring	NBR85	по запросу
7,6*2,62 X-ring	7.6 × 2.62	X-ring	FPM	по запросу
7,65*1,78 X-ring	7.65 × 1.78	X-ring	NBR85	по запросу
7,66*1,78 X-ring	7.66 × 1.78	X-ring	NBR85	по запросу
8162 X-ring	8 × 16 × 2	X-ring	NBR85	по запросу
8,2*1,78 X-ring	8.2 × 1.78	X-ring	NBR85	по запросу
8,2*1,78 X-ring	8.2 × 1.78	X-ring	FPM	по запросу
9,19*2,62 X-ring	9.19 × 2.62	X-ring	NBR85	по запросу
9,25*1,78 X-ring	9.25 × 1.78	X-ring	FPM	по запросу
9,25*1,78 X-ring	9.25 × 1.78	X-ring	NBR85	по запросу
10,2*2,62 X-ring	10.2 × 2.62	X-ring	NBR85	по запросу
10,77*2,62 X-ring	10.77 × 2.62	X-ring	NBR85	по запросу
10,78*2,62 X-ring	10.78 × 2.62	X-ring	NBR85	по запросу
11,6*2,62 X-ring	11.6 × 2.62	X-ring	NBR85	по запросу
12,07*5,33 X-ring	12.07 × 5.33	X-ring	NBR85	по запросу
12,37*2,62 X-ring	12.37 × 2.62	X-ring	NBR85	по запросу
13,95*2,62 X-ring	13.95 × 2.62	X-ring	NBR85	по запросу
14*1,78 X-ring	14 × 1.78	X-ring	NBR85	по запросу
14,5*2,5 X-ring	14.5 × 2.5	X-ring	NBR85	по запросу
14,7*2,62 X-ring	14.7 × 2.62	X-ring	FPM	по запросу
14,8*2,62 X-ring	14.8 × 2.62	X-ring	NBR85	по запросу
15,54*2,62 X-ring	15.54 × 2.62	X-ring	NBR85	по запросу
17,12*2,62 X-ring	17.12 × 2.62	X-ring	NBR85	по запросу
17,12*2,62 X-ring	17.12 × 2.62	X-ring	PU	по запросу
17,13*2,62 X-ring	17.13 × 2.62	X-ring	NBR85	по запросу
18,64*3,53 X-ring	18.64 × 3.53	X-ring	NBR85	по запросу
18,72*2,62 X-ring	18.72 × 2.62	X-ring	NBR85	по запросу
18,77*1,78 X-ring	18.77 × 1.78	X-ring	NBR85	по запросу
19*2,35 X-ring	19 × 2.35	X-ring	NBR85	по запросу
19,35*2,62 X-ring	19.35 × 2.62	X-ring	NBR85	по запросу
19,35*2,62 X-ring	19.35 × 2.62	X-ring	FPM	по запросу
20,22*3,53 X-ring	20.22 × 3.53	X-ring	NBR85	по запросу
21,82*3,53 X-ring	21.82 × 3.53	X-ring	NBR85	по запросу
21,89*2,62 X-ring	21.89 × 2.62	X-ring	NBR85	по запросу
21,95*1,78 X-ring	21.95 × 1.78	X-ring	NBR85	по запросу
23,39*3,53 X-ring	23.39 × 3.53	X-ring	NBR85	по запросу
23,39*3,53 X-ring	23.39 × 3.53	X-ring	FPM	по запросу
23,4*3,53 X-ring	23.4 × 3.53	X-ring	NBR85	по запросу
24,99*3,53 X-ring	24.99 × 3.53	X-ring	NBR85	по запросу
24,99*3,53 X-ring	24.99 × 3.53	X-ring	FPM	по запросу
25,12*1,78 X-ring	25.12 × 1.78	X-ring	NBR85	по запросу
